É um chumbador tipo parafuso, de peça única, com cabeça sextavada e identificação de diâmetro e comprimento na cabeça. Removível e reutilizável, é indicado para serviços pesados com grande resistência à vibração. Não expande no furo podendo ser aplicado a distância reduzida da borda e entre ancoragens (três vezes o diâmetro do chumbador). De instalação rápida e fácil, não utiliza bucha, pois lamina rosca no concreto, o que proporciona aderência distribuída por todo o corpo do parafuso.

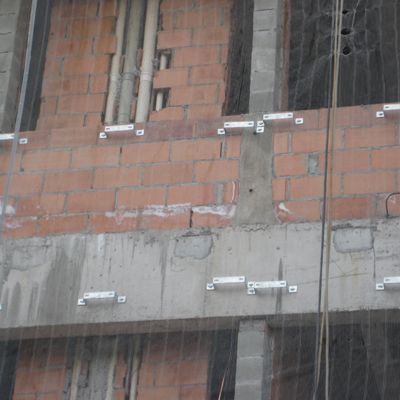

Principais Aplicações: em materiais como concreto, alvenaria, blocos ocos e maciços; fixação de estruturas metálicas, vigas e colunas; suporte para dutos, placas e luminárias; grades, portões e pantográficas; instalação de janelas e aberturas metálicas; fixação de corremãos e porta– pallets, pele de vidro, entre outras.
Dados Técnicos
Composição
| Material | Aço Carbono com Tratamento Térmico | ||
|---|---|---|---|
| Acabamento |
Espessura de Camada |
Resistência à Corrosão | |
| SALT-SPRAY1 | KESTERNICH2 | ||
| ECOSEAL 10K | 15 MICRA | 240 HORAS | 10 CICLOS |
| ZINCADO BRANCO | 5 MICRA | 48 HORAS | N/A3 |
1 - Normas ASTM B117, ABNT NBR 8094 e DIN 50021 (corrosão vermelha)
2 - Norma DIN 50018 (admitido 15% de corrosão vermelha na cabeça do parafuso)
3 - Não aplicável
Cargas de Ruptura – Concreto FCK = 20 MPA
| Diâmetro | M6 | M8 | M10 | M12 | M16 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Embutimento (MM) | 45 | 50 | 70 | 70 | 95 | 125 | |||
| Tração (KGF) | 710 | 1450 | 2415 | 2755 | 3190 | 4425 | 4620 | 6980 | |
| Cisalhamento (KGF) | 895 | 1270 | 1765 | 2135 | 2840 | 3930 | 3985 | 4350 | 5300 |
Cargas de Permissível – Concreto FCK = 20 MPA
| Diâmetro | M6 | M8 | M10 | M12 | M16 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Embutimento (MM) | 45 | 50 | 70 | 70 | 95 | 125 | |||
| Tração (KGF) | 355 | 725 | 1205 | 1375 | 1595 | 2210 | 2310 | 3490 | |
| Cisalhamento (KGF) | 450 | 640 | 880 | 1065 | 1420 | 1965 | 1995 | 2175 | 2650 |
